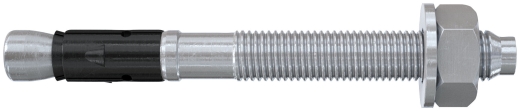

Bolzenanker FAZ II Plus, galvanisch verzinkt

Art.Nr.: 2231FV

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II kann dank der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.

Anwendungen:

Stahlkonstruktionen
Geländer
Konsolen
Leitern
Kabeltrassen
Maschinen
Treppen
Tore
Fassaden
Holzkonstruktionen

Zugelassen für:

Beton C20/25 bis C50/60, gerissen und ungerissen

Auch geeignet für:

Beton C12/15
Beton C80/95
Naturstein mit dichtem Gefüge

Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.

Funktionsweise / Montage:

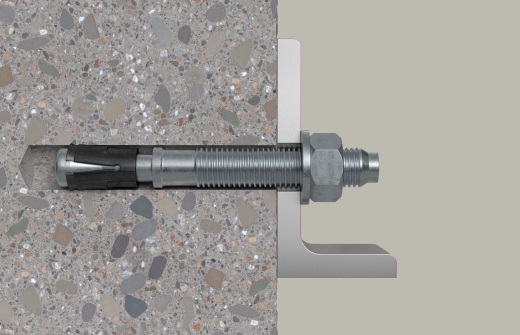

Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen. Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand. Bei Erreichen des vorgegebenen Drehmoment ist der Anker zulassungskonform gesetzt. Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST.

Abmessung	Bohrer-Ø	Nutzlänge	Einzelgewicht
FAZ II Plus 6/10 gvz, Länge 65 mm	6 mm	10 mm	0,02 kg
FAZ II Plus 6/20 gvz, Länge 75 mm	6 mm	20 mm	0,02 kg
FAZ II Plus 8/10 gvz, Länge 75 mm	8 mm	10 - 20 mm	0,03 kg
FAZ II Plus 8/30 gvz, Länge 95 mm	8 mm	30 - 40 mm	0,04 kg
FAZ II Plus 8/50 gvz, Länge 115 mm	8 mm	50 - 60 mm	0,04 kg
FAZ II Plus 8/100 gvz, Länge 165 mm	8 mm	100 - 110 mm	0,06 kg
FAZ II Plus 8/160 gvz, Länge 225 mm	8 mm	160 - 170 mm	0,09 kg
FAZ II Plus 10/10 gvz, Länge 95 mm	10 mm	10 - 30 mm	0,06 kg
FAZ II Plus 10/20 gvz, Länge 105 mm	10 mm	20 - 40 mm	0,07 kg
FAZ II Plus 10/30 gvz, Länge 115 mm	10 mm	30 - 50 mm	0,07 kg
FAZ II Plus 10/50 gvz, Länge 135 mm	10 mm	50 - 70 mm	0,08 kg
FAZ II Plus 10/80 gvz, Länge 165 mm	10 mm	80 - 100 mm	0,10 kg
FAZ II Plus 10/100 gvz, Länge 185 mm	10 mm	100 - 120 mm	0,11 kg
FAZ II Plus 10/160 gvz, Länge 245 mm	10 mm	160 - 180 mm	0,14 kg
FAZ II Plus 12/10 gvz, Länge 110 mm	12 mm	10 - 30 mm	0,10 kg
FAZ II Plus 12/20 gvz, Länge 120 mm	12 mm	20 - 40 mm	0,11 kg
FAZ II Plus 12/30 gvz, Länge 130 mm	12 mm	30 - 50 mm	0,12 kg
FAZ II Plus 12/50 gvz, Länge 150 mm	12 mm	50 - 70 mm	0,13 kg
FAZ II Plus 12/80 gvz, Länge 180 mm	12 mm	80 - 100 mm	0,15 kg
FAZ II Plus 12/100 gvz, Länge 200 mm	12 mm	100 - 120 mm	0,16 kg
FAZ II Plus 12/160 gvz, Länge 260 mm	12 mm	160 - 180 mm	0,21 kg
FAZ II Plus 12/200 gvz, Länge 300 mm	12 mm	200 - 220 mm	0,24 kg
FAZ II Plus 16/5 gvz, Länge 128 mm	16 mm	5 - 25 mm	0,21 kg
FAZ II Plus 16/25 gvz, Länge 148 mm	16 mm	25 - 45 mm	0,24 kg
FAZ II Plus 16/50 gvz, Länge 173 mm	16 mm	50 - 70 mm	0,27 kg
FAZ II Plus 16/100 gvz, Länge 223 mm	16 mm	100 - 120 mm	0,33 kg
FAZ II Plus 16/160 gvz, Länge 283 mm	16 mm	160 - 180 mm	0,41 kg
FAZ II Plus 16/200 gvz, Länge 323 mm	16 mm	200 - 220 mm	0,47 kg
FAZ II Plus 16/250 gvz, Länge 373 mm	16 mm	250 - 270 mm	0,59 kg
FAZ II Plus 16/300 gvz, Länge 423 mm	16 mm	300 - 320 mm	0,67 kg
FAZ II Plus 20/30 gvz, Länge 172 mm	20 mm	30 mm	0,46 kg
FAZ II Plus 20/60 gvz, Länge 202 mm	20 mm	60 mm	0,52 kg
FAZ II Plus 20/160 gvz, Länge 302 mm	20 mm	160 mm	0,75 kg
FAZ II Plus 24/30 gvz, Länge 205 mm	20 mm	30 mm	0,79 kg
FAZ II Plus 24/60 gvz, Länge 235 mm	20 mm	30 mm	0,88 kg
